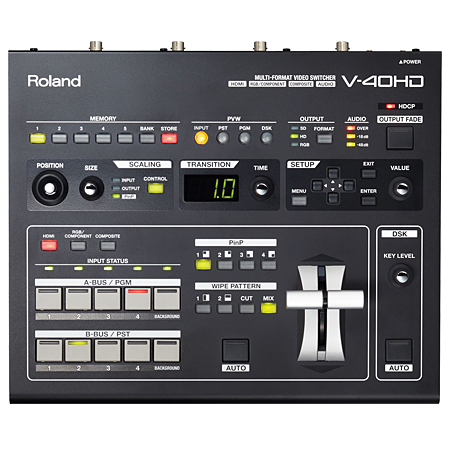

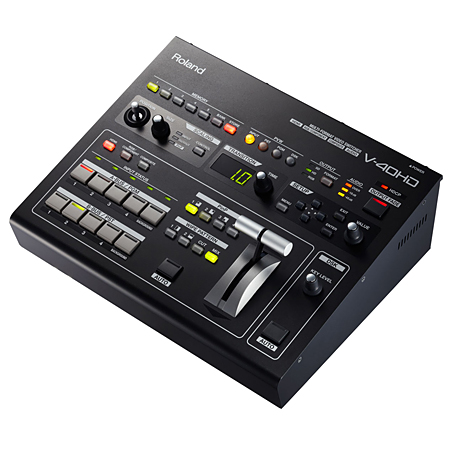

V-40HD: Multi-format Video Switcher

�etiri kanala raznih formata sa vrhunskom slikom koju HD tehnologija omogu�uje

Roland V-40HD Multi-Format Live Video Switcher je najnoviji predstavnik mo�ne serije miksera kao �to su V-1600HD i V-800HD. V-40HD Live Video Switcher je savr�en za bilo koji posao u kojem je potrebno miksati slike sa raznih izvora, bilo digitalnih ili analognih, kompjuterskih ili video. Posebna mu je prednost �to omogu�uje priklju�ivanje HDMI ure�aja, kao i kompjutera.

• 4 kanala (12 ulaza - 4 x HDMI, RGB/Component, Composite),
• 3 izlaza (HDMI/RGB/Component/Composite+HDMI/RGB/Component + HDMI)
• 4:4:4/10-bit Interna obrada (*4:2:2/8-bit na izlazu)
• 1 M/E (PinP) + DSK
• Ugra�eni frame synchronizeri i scaleri na svim ulazima
• LED za indikaciju prisustva signala
• HDCP podr�ka
• Preview monitorski izlaz (ekran podeljen na 4 slike, za ulaze, PST, PGM ili DSK)
• Audio Embedding
• Audio delay pode�ava tajming da je u savr�enoj sinhronizaciji sa sa slikom

V-40HD podr�ava pravi multi-format video �to zna�i da nema potrebe da ulazni signal bude iste rezolucije kao i izlazni. Svaki ulaz ima vrhunski scaler koji skalira svaki ulaz na izabranu izlaznu rezoluciju

Roland V-40HD ima ukupno 12 ulaza na 4 +1 kanala (1 pozadina) i 5 izlaznih konektora sa nezavisnim scalerima na ulazu i izlazu �to omogu�uje da se priklju�e HDMI/DVI, RGB, komponentni i kompozitni izvori slike. Podr�ava ulazne i izlazne rezolucije do 1080/60p ili 1920x1200. V-40HD podr�ava HDCP �to omogu�uje da se miksa i za�ti�eni sadr�aj, bilo sa konzole za igru, ili Blu-ray. Poseduje i multi-viewer izlaz na kojem se mo�e monitorovati signal sa ulaza preko HDMI monitora.

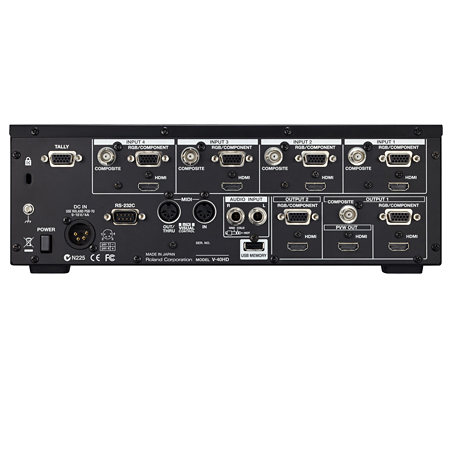

V-40HD poseduje 4 ulazna sistema (ulazi 1 - 4). Svaki od njih ima tri vrste konektora - HDMI, RGB/komponent i kompozitni - pa je mogu�e priklju�iti ukupno 12 video ure�aja. Za izlaz V-40HD ima 3 sistema: Output (HDMI, RGB/Component, Composite), Output 2 (HDMI, RGB/Component) i Preview (HDMI).

Podr�ava signale do 1080p i interno koristi 4:4:4/10-bitnu obradu signala. Odmah se vidi jasno�a boja kao u originalu i detaljnost slike sa kamere i sa kompjutera.
*Izlazni signal je 4:2:2/8-bit.

V-40HD poseduje i HDCP mod koji omogu�uje da se na ulaz priklju�e i standardni digitalni video ure�aji kao �to su Blu-ray plejeri ili konzole za igru koje koriste HDCP tehnologiju za�tite digitalnog sadr�aja. Na ovaj na�in je mogu�e dobiti neograni�enu slobodu sa mogu�no��u na primer i kompozicije na video sa Blu-ray diska ili kompjutera naspram pozadine koju �ini slika sa kamere u�ivo. Izlaz na ekran se povezuje preko HDMI.

Komercijalna upotreba tu�ih sadr�aja regulisana je zakonom o autorskim pravima

*U HDCP modu se mo�e koristiti samo DVI-D/HDMI izlaz. Nije mogu�e istovremeno koristiti i komponentni i kompozitni izlaz
*Izlazni ure�aj na koji se priklju�uje DVI-D/HDMI izlaz mora da podr�ava HDCP.

V-40HD podr�ava i ulaz audio signala, muzike, naracije ili drugih analognih izvora, miksa i sinhronizuje zvuk sa slikom i rezultat �alje na HDMI izlaz.

Intuitivno kori��enje sa mno�tvom mogu�nosti

Ulaz:

SCALING Zoom i pode�avanje Scaleri V-800HD se mogu pode�avati za svaki ulaz. Na taj na�in se mogu ulazni signali razli�itih rezolucija podesiti na bilo koju rezoluciju.

INPUT Selektori Mogu�e je iizabrati HDMI, RGB/Component i Composite konektore za svaki ulaz. Samo jednim pritiskom se bira izvor slike sa bilo kojeg od tri vrste priklju�aka.

INPUT ulazni konektori 1 - 4 podr�avaju tri formata po ulazu [HDMI] do WUXGA, 1080p [RGB/Component] do WUXGA, 1080p [Composite] 480i ili 576i HDMI ulazi podr�avaju i embedovani audio.

AUDIO INPUT Miksuje analogni audio u HDMI video. V-40HD poseduje i analogne audio ulaze. Preko njih je mogu�e embedovati analogni audio signal u HDMI video.

---

IZLAZ (Output)

OUTPUT selektori
Na raspolaganju je tri vrste izlaznih formata. Jednostavnim pritiskom na taster se bira SD, HD ili RGB.

PVW (Preview) Selektori
Odre�uju �ta �e se prikazati na preview monitoru. Izaberite ekran podeljen na �etiri slike, PST, PGM ili DSK. *Rezolucija i osve�avanje monitorskog prikaza je fiksno 1920 x 1080/60 Hz (progressive). Koristite HDMI monitor koji podr�ava HDCP i 60p signal. *Kad se za podeljeni ekran izabere INPUT slika sa ulaza se prikazuje smanjenim brojem frejmova u sekundi.

Izlazni konektori
Koriste se za povezivanje monitora, projektora ili rekordera. [HDMI] do WUXGA, 1080p [RGB/Component] do WUXGA, 1080p [Composite] 480i ili 576i U HDCP modu se ne �alje signal na analogne ili SDI konektore.

---

Efekti

DSK (Downstream Keyer)
Omogu�uje da se na izlazni video postave logoi i tekst Mogu�e je na miksani video postaviti logo ili tekst. Mogu�a je i tranzicija slika ispod logoa ili teksta. P in P Dve slike se mogu kombinovati pomo�u PinP funkcije tako da je manja unutar ve�e. Mogu�e je izabrati poziciju za ubacivanje manjeg ekran�i�a sa drugom slikom - gore levo, dole levo, gore desno, dole desno. Mogu�e je i podesiti veli�inu uba�enog ekrana.

WIPE PATTERN
Jednostavan izbor tranzicionih efekata

VIDEO RU�ICA
Menja sliku brzinom koju odredite. Kori��enjem ru�ice (T-bar ) mogu�e je izvr�iti i tranzicione efekte, fade-in i out efekte i to brzinom koju sami ru�no odredite.

---

Funkcije

MEMORY Snimanje postavki na panelu Mogu�e je snimiti postavke V-40HD u internu memoriju. Svaka od 5 memorijskih banki mo�e pamtiti 5 setova postavki, pa je ukupno mogu�e snimiti 25 konfiguracija.

Kontrolni interfejs

Mogu�e je kontrolisati V-40HD preko bilo kojeg MIDI ure�aja Mogu�e je povezati Rolandov digitalni audio mikser kao �to je M-200i kako bi se preko V-40HD kontrolisao i zvuk za audio-follows-video funkciju. Za vi�e ulaza je mogu�e povezati jo� jedan V-40HD.

Za daljinsku kontrolu je tu RS-232C interfejs. Mogu�e je povezati i kompjuter, zidni panel ili neki drugi ure�aj za daljinsku kontrolu videa, efekata i ostale operacije.

USB PORT Za snimanje iz interne memorije

Omogu�uje da se priklju�i USB memorija i na nju snimi sadr�aj iz interne memorije.

V-40HD poseduje i audio ulaz sa mogu�im pode�avanjem ja�ine i delaya �to omogu�uje da se u HDMI izlazni signal embeduje i zvuk neophodan za streaming i snimanje.

Multi-Zoom funkcija se mo�e koristiti kad se jedan ulaz interno podeli sa maksimum tri. Scaler na svakom ulazu mo�e zumirati u bilo koju poziciju video slike i na taj na�in simulirati kao da imate vi�e virtualnih kamera. Dodatni efekti kao �to je down stream keyer (DSK), Picture-in-Picture i razne tranzicije.

Ovaj ure�aj ne poseduje interni �um, zbog jedinstvenog i efikasnog sistema hla�enja koji elimini�e potrebu za ventilatorom. Podr�ani su i MIDI i RS-232 za kontrolu i integraciju sa raznim ure�ajima kao �to je V-Mixer radi kori��enja audio-follows-video funkcije ili daljinsku kontrolu preko panela.

V-40HD podr�ava razne postavke sistema i kreativne mogu�nosti za produkciju. Prihvatljiva cena i sjajne mogu�nosti omogu�uju lak�i po�etak HD produkcije. V-40HD Video Mixer je najnoviji dodatak Rolandovoj listi Multi format mixera koji ispunjava mno�tvo pozicija u lancu video produkcije, od prenosa u�ivo, preko sastanaka, obrazovanja i studijskih potreba, sa posebnom mogu�no��u kori��enja HDMI i kompjuterskih izvora slike i zvuka.

V-40HD: Multi-format Video Switcher Obrada video signala
Sampling Rate 4:4:4 (Y/Pb/Pr), 10 bits
*Izlazni signal je 4:2:2/8-bit. Procesiranje zvuka 24 bita/48 kHz, 2ch Ulazni formati HDMI video 480/59.94i, 576/50i, 480/59.94p, 576/50p, 720/59.94p, 720/50p, 1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p
640 x 480/60 Hz, 800 x 600/60 Hz, 1024 x 768/60 Hz, 1280 x 768/60 Hz, 1280 x 1024/60 Hz, 1366 x 768/60 Hz, 1400 x 1050/60 Hz, 1600 x 1200/60 Hz, 1920 x 1080/60 Hz, 1920 x 1200/60 Hz
* Frame rate videa mora odgovarati postavljenom frame rate za ceo ure�aj.
* Conforms to VESA DMT Version 1.0 Revision 11.
* 1920 x 1200/60Hz : Smanjeno treperenje HDMI audio Linear PCM, 24 bits/48 kHz, 2ch RGB/Component 480/59.94i, 576/50i, 480/59.94p, 576/50p, 720/59.94p, 720/50p, 1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p
640 x 480/60 Hz, 800 x 600/60 Hz, 1024 x 768/60 Hz, 1280 x 768/60 Hz, 1280 x 1024/60 Hz, 1366 x 768/60 Hz, 1400 x 1050/60 Hz, 1600 x 1200/60 Hz, 1920 x 1080/60 Hz, 1920 x 1200/60 Hz
* Frame rate videa mora odgovarati postavljenom frame rate za ceo ure�aj.
* Koristi VESA DMT Version 1.0 Revision 11 standard
* 1920 x 1200/60Hz : Smanjeno treperenje Kompozitni NTSC, PAL Izlazni formati HDMI video 480/59.94i, 576/50i, 480/59.94p, 576/50p, 720/59.94p, 720/50p, 1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p
640 x 480/60 Hz, 800 x 600/60 Hz, 1024 x 768/60 Hz, 1280 x 768/60 Hz, 1280 x 1024/60 Hz, 1366 x 768/60 Hz, 1400 x 1050/60 Hz, 1600 x 1200/60 Hz, 1920 x 1200/60 Hz
* Osve�avanje slike na izlazu u rezolucijama 640 x 480--1400 x 1050 je 75 Hz kad je za frame rate ure�aja postavljeno na 50 Hz.
* Koristi VESA DMT Version 1.0 Revision 11 standard
* 1920 x 1200/60Hz : Smanjeno treperenje HDMI audio Linear PCM, 24 bits/48 kHz, 2ch RGB/Component 480/59.94p, 576/50p, 720/59.94p, 720/50p, 1080/59.94p, 1080/50p
640 x 480/60 Hz, 800 x 600/60 Hz, 1024 x 768/60 Hz, 1280 x 768/60 Hz, 1280 x 1024/60 Hz, 1366 x 768/60 Hz, 1400 x 1050/60 Hz, 1600 x 1200/60 Hz, 1920 x 1200/60 Hz
* Osve�avanje slike na izlazu u rezolucijama 640 x 480--1400 x 1050 je 75 Hz kad je za frame rate ure�aja postavljeno na 50 Hz.
* Conforms to VESA DMT Version 1.0 Revision 11.
* 1920 x 1200/60Hz : Smanjeno treperenje Kompozitni NTSC, PAL Preview (HDMI) Video 1920 x 1080/60 Hz (fixed)
*Kad se za splitscreen izabere INPUT slika sa ulaza se prikazuje smanjenim brojem frejmova u sekundi. Audio Linear PCM, 24 bits/48 kHz, 2ch INPUT ulazi Video/Audio HDMI : Type A (19 pinski) x 4 ( INPUT 1--4)
RGB/Komponentni HD DB-15 type x 4 ( INPUT 1--4)
Kompozitni BNC x 4 (INPUT 1--4) Audio 1/4-inch TRS phono ( balansirani/nebalansirani) x 1 par ( AUDIO INPUT) OUTPUT - izlazni konektori Video/Audio HDMI : Tip A (19 pinski) x 2 (OUTPUT 1/2)
RGB/Komponentni HD DB-15 type x 2 (OUTPUT 1/2)
Kompozitni BNC x 1 (OUTPUT 1) Preview HDMI : Tip A (19 pinski) x 1 Ostali konektori TALLY HD DB-15 tip x 1
(max input: 12 V/200 mA, Open collector type) MIDI 5 pinski DIN x 2 ( IN, OUT/THRU) RS-232C 9 pinski D-sub x 1 USB 1 x tip A za USB memoriju Nivo signala i impedansa RGB/Component Nivo signala 0.7Vp-p( H,V:5VTTL) Impedansa 75 ohma Kompozitni Nivo signala 1.0 Vp-p ( luminance), 0.286 Vp-p (chroma(NTSC) ), 0.3 Vp-p (chroma(PAL)) Impedansa 75 ohma Analogni Audio Nominalni ulazni nivo +4 dBu Maximalni ulazni nivo: +22 dBu Impedansa 15 k ohma Video efekti: Tranzicije Mix, Cut, Wipe (9 vrsta) Kompozicija PinP (slika u slici)
DSK (Luma Key, Chroma Key) Ostalo: Output Fade Audio efekti Delay 0.0-12.0 frejmova Ostalo: Ekran 7 segmenata, 3 karaktera (LED) Napajanje DC 12 V (ispravlja�) Potro�nja struje 2,6A Dodaci Ispravlja� (4 pinski XLR konektor )
napojni kabl
RCA-BNC prelaz x 4
Uputstvo za upotrebu Dimenzije i te�ina �irina 317 mm Dubina 266 mm Visina 108 mm Te�ina 3.4 kg

0dBu=0,775.775Vrms
