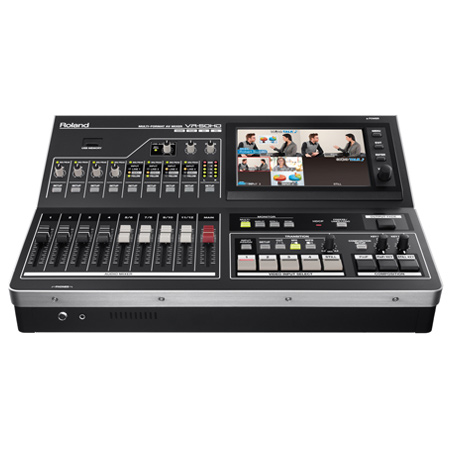

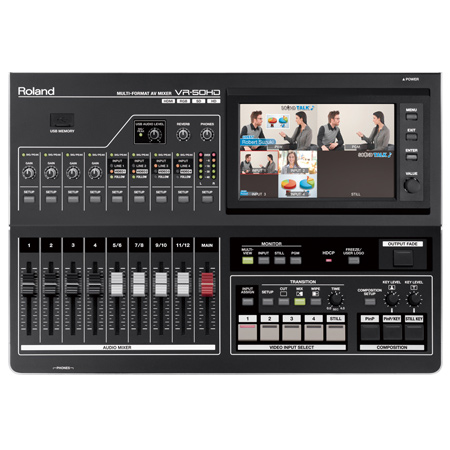

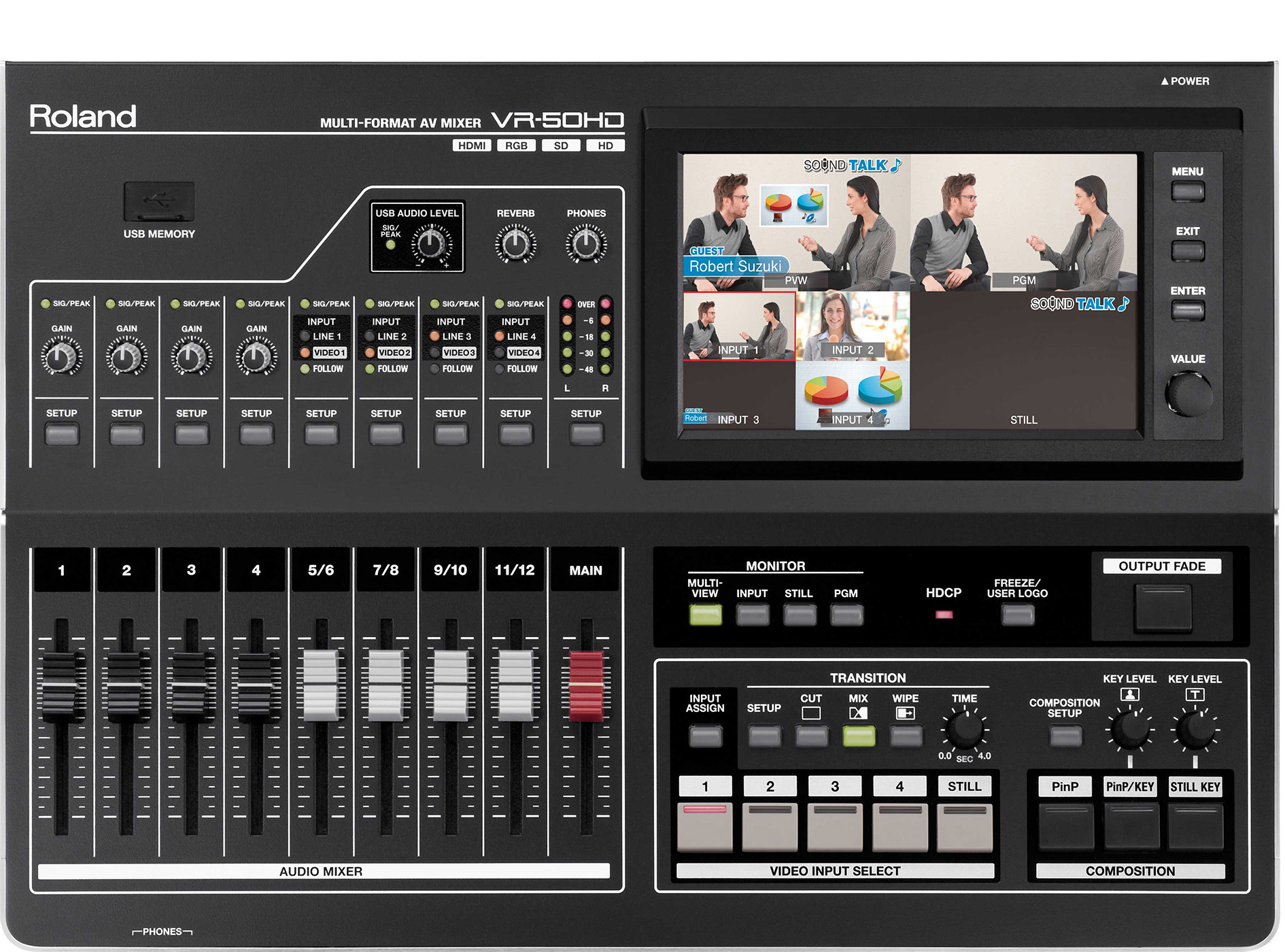

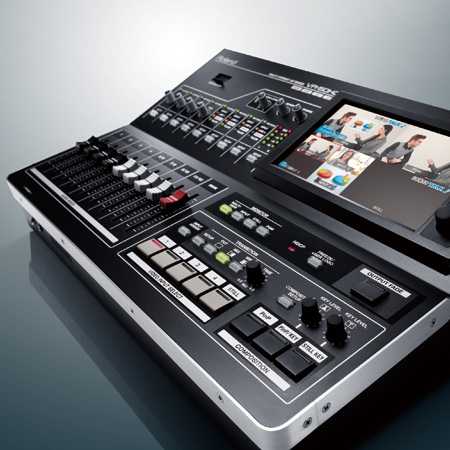

VR-50HD: Multi-Format AV Mixer

Sve-u jednom uređaju - HD Multi-Format AV Mixer sa USB 3.0 interfejsom za Web Streaming i snimanje

Glavne karakteristike

• Multi-Format Switcher sa 12 ulaza, 4 video kanala plus kanal za statičnu sliku
• Podržava 3G/HD/SD SDI, HDMI, RGB/Component i Composite Video signale do 1080p (3G SDI)
• Audio embedding sa podesivim delay-om
• 12-kanalni digitalni audio mixer sa XLR, TRS i RCA cinch konektorima uz audio sa SDI i HDMI ulaza
• 4 Layera, Compositing PinP, PinP/KEY i STILL slika
• Poseduje ugrađeni Preview Touch Monitor (7 inchni kolor LCD 800 x 480 pixela)
• Externi Multi-View izlaz preko HDMI priključka
• HDCP kompatibilnost
• USB3.0 Video/Audio izlaz za streaming i snimanje do 1080p (nekompresovanog videa)

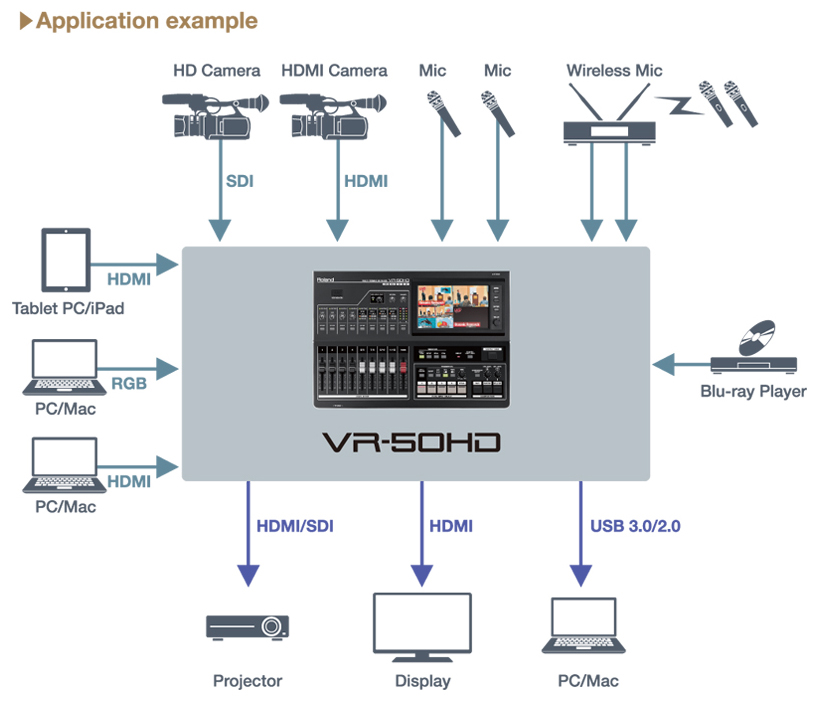

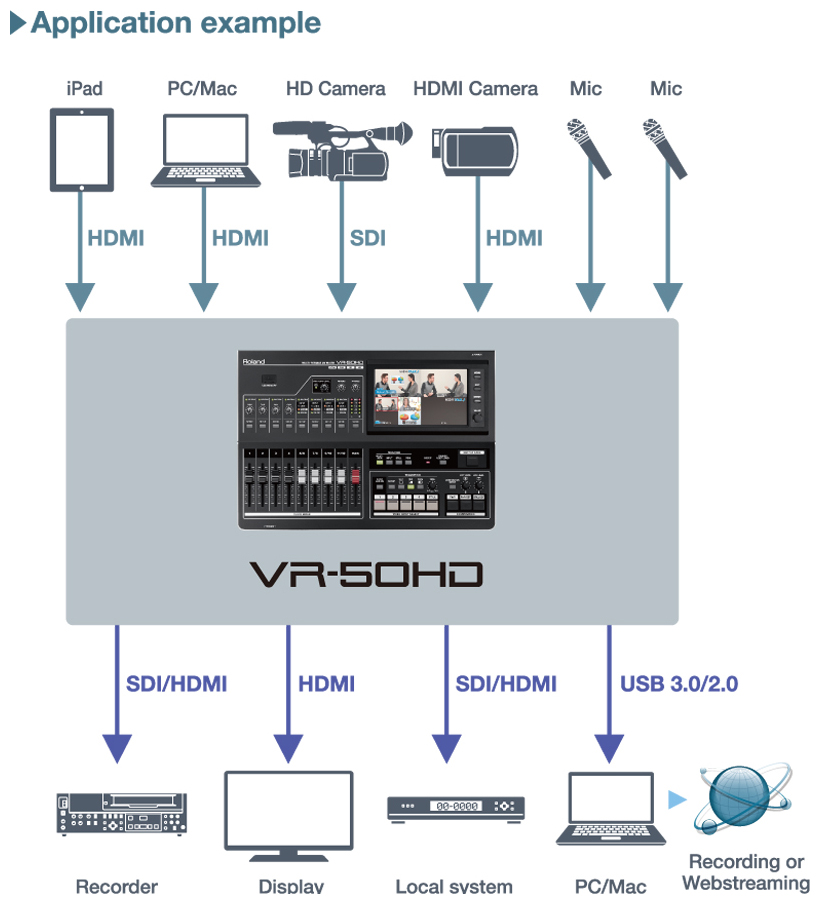

Primer postavke: AV Studio i Live Streaming

Do sada je za studijski video visoke rezolucije i streaming bilo neophodno mnogo opreme i video i audio mikseta, konvertera za prilagođavanje ulaznih signala sa različitim rezolucijama, LCD monitora itd.

VR-50HD ima sve to u jednom jedinom uređaju - sve što je potrebno za kompletnu HD produkciju.

Može primiti signal sa kamera, kompjutera, Blu-ray playera, DVD playera, mikrofona, iPad ili sličnih uređaja bez brige o tome da li je priključeni uređaj analogni ili digitalni i kakav mu je format izlaza. Osim HD-SDI i HDMI izlaza za HD snimanje ovaj uređaj poseduje i USB 3.0 i 2.0 izlaz. To omogućuje da se priključi na kompjuter i snima ili streamuje na web. Svi digitalni video izlazi imaju embedded audio.

Primer postavke: Prezentacije i živi miks

Nikad ne znate kakav materijal i na kojem uređaju će vam doneti na prezentaciju ili živi događaj. Notebook kompjuteri koje neko donese mogu imati razne konektore, od VGA do DVI, HDMI itd. Razlikuju im se i rezolucije, pa nije uvek moguće koristiti donesen materijal na licu mesta. Korišćenjem standardnih Blu-ray i DVD playera može uzrokovati probleme sa HDCP.

VR-50HD rešava takve probleme bez potrebe za dodatnom opremom.

Iako su signali na ulazu različitih rezolucija, ugrađeni scaleri automatski ih konvertuju na optimalnu rezoluciju. Ugrađeni scaleri takođe omogućuju da proširite i smanjite video i statične slike na bilo koji način da bi se savršeno prikazali. VR-50HD poseduje i HDCP mod koji omogućuje da se na ulaz priključe i standardni digitalni video uređaji kao što su Blu-ray plejeri ili konzole za igru koje koriste HDCP tehnologiju zaštite digitalnog sadržaja. Ovo je multi-format AV mixer koji podržava bilo koji format koji mu donesete.

*U HDCP modu se može koristiti samo HDMI izlaz. Ne može se koristiti SDI, RGB/Component, Composite, i analogni audio izlaz. Komercijalna upotreba tuđih sadržaja regulisana je zakonom o autorskim pravima

Multi format video Switcher sa 12 ulaza, 4 kanala

Ukupno 12 HDMI, 3G/HD/SD-SDI/SDI, RGB/COMPONENT i kompozitnih ulaza. Osim profesionalnih HD kamera mogu se priključiti razni drugi uređaji od kompjutera i Blu-ray i DVD playera do video kamera sa kompozitnim izlazom. Ovaj uređaj poseduje takve multi format karakteristike da nikad nećete morati brinuti o razlikama u rezoliciji između ulaza. *Ako se ne koriste funkcije kompozitinga kao što su slika u slici i Keying moguće je koristiti i 6-kanalno miksanje.

Ugrađen je Preview Touch Monitor

VR-50HD poseduje veliki touchscreen od 7-incha koji omogućuje izuzetno logično korišćenje. Slike, kompozicioni materijal i programski izlaz je moguće prikazati na sedam različitih načina, pa eksterni monitor nije neophodan. Može se koristiti i quad multi-view prikaz. Moguće je napredno kontrolisati sliku i zvuk preko touch panela pa se može startovati koristiti i bez da se pročita uputstvo.

Kompozicija u četiri Layera

Kompozicija slike je moguća u maksimalno četiri nivoa. Omogućuje da se keyovan video postavi na sliku u slici i na to postavi statična slika importovana u memoriju. Slika u slici i keyer koriste nezavisne scalere pa je moguće podeiti poziciju i veličinu slika po želji. Efekti se uključuju i isključuju bilo kad preko zasebnih composition tastera. Može se postaviti prioritet PinP, PinP/KEY i STILL slika. *VR-50HD može pohraniti do 4 slike u internoj memoriji. *Nije moguće podesiti poziciju i veličinu STILL slika pri kompoziciji.

12-kanalni digitalni audio mikser

VR-50HD poseduje i digitalni audio mikser sa 12 kanala za miks zvuka sa kamera i mikrofona, kompjutera i DVD playera. Moguće je i snimanje i miks 3G/HD/SD-SDI/HDMI zvuka iz audio mixera. Korišćenjem "Audio Follow" funkcije je moguće i automatski menjati zvuk u skladu sa izmenom izvora prikazane slike. Delay i equalizer omogućuju široku primenu, od seminara do koncerata itd.

USB3.0 Video/Audio izlaz

USB 2.0/3.0 izlaz omogućuje streaming na web koji se postiže povezivanjem na kompjuter na kom se instalira streaming servis. Snimanje se isto toliko jednostavno vrši pomoću QuickTime ili Video Capture za VR programa instaliranog na Windows ili Macintosh kompjuterima. Podržava video formate do 1080/59.94p preko USB3.0 i do 720/29.97p preko USB2.0 interfejsa. Rezolucija i broj frejmova video formata, nivo jačine zvuka i delay se mogu izmeniti pomoću zasebnih scalera i podešavanja jačine zvuka i delaya za USB izlaz.

Video Capture for VR

Video Capture for VR je program koji snima video i audio izlazni signal sa USB porta u fajl na kompjuteru.

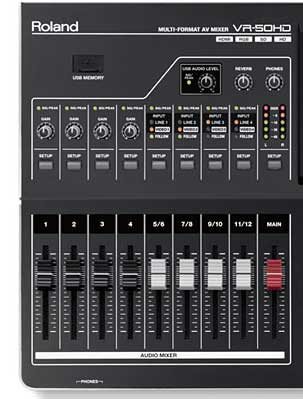

12-kanalni digitalni audio mikser

Najmodenija "Touch and turn" tehnologija

Pritiskom na setup taster iznad klizača se prikazuju napredne postavke odgovarajućeg kanala gde se mogu podesiti parametri ekvilajzera, audio delay, reverb i još mnogo toga. "Touch and turn" funkcija omogućuje lako menjanje vrednosti parametara jednostavnim dodirivanjem odgovarajućeg dugmića na ekranu i okretanjem fizičkog Value potenciometra.

Audio ulaz iz HDMI i SDI signala

Veoma je jednostavno u bilo kojem trenutku menjati ulaz sa HDMI, na SDi ili line ulaz koristeći klizače od 5 do 12. Na ovaj način se dobija maksimalna fleksibilnosti i izmena ulaza kako bi se postiglo štagod je potrebno iz signala koji su na raspolaganju. Korišćenjem "Audio Follow" funkcije je moguće i automatski menjati zvuk u skladu sa izmenom izvora prikazane slike.

Digitalni efekti

Obrada zvuka je sa Rolandovih profesionalnih audio mikseta i uključuje limitere, kompresore, parametarske ekvilajzere, delay, reverb i čak mastering funkcije na glavnom izlazu. Delay je veoma koristan za sinhronizaciju tajminga slike i zvuka sa eksternih mikrofona.



Multi format video Switcher sa 12 ulaza, 4 kanala

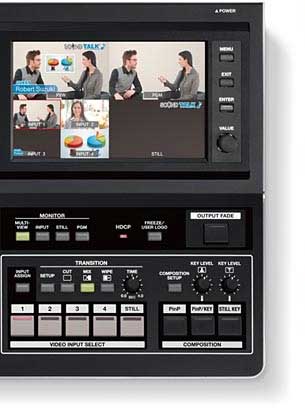

Ugrađen je Preview Touch Monitor

Veliki touch ekran od 7 incha se može konfigurisati da prikazuje sedam slika, pojedinačne ulaze i statičnu sliku i program out. Moguće je direktno miksati kanale dodirom na video koji želite prikazati sledeće.

Tranzicioni efekti

Uključivanjem Transition tastera moguće je koristiti cut, mix i wipe efekte. Time regler omogućuje trenutno podešavanje vremena za koje će se efekat odigrati u rasponu od 0 do 4 sekunde. Čak i bez ručice je moguće postići fleksibilnost u menjanju kanala.

Kompozicija

Composition tasteri omogućuju umetanje slike u sliku, titlovanje pomoću chroma keya i kompoziciju sa statičnom slikom iz interne memorije. Detaljnije podešavanje se radi preko Setup tastera.

Obrada video signala

4:4:4 (RGB), 10-bit

4:2:2 (Y/Pb/Pr), 10-bit

Ulazni konektori :

3G/HD/SD-SDI: BNC x 4 (INPUT 1--4)

* podržava SMPTE 424M (SMPTE 425M-AB), 292M, 259M-C. HDMI(DVI-D): Tip A(19pin) x 4 (INPUT 1--4

* Podržan HDCP

Analogni RGB/HD-Komponentni: Mini D-sub 15-pinski x 2 (INPUT 1--2)

Analogni SD Video Kompozitni (BNC) x 2 (INPUT 1--2)

* INPUT 1-2: Iz menija izaberite SDI, HDMI ili Analogni RGB, composite

* INPUT 3-4: Iz menija se bira SDI ili HDMI

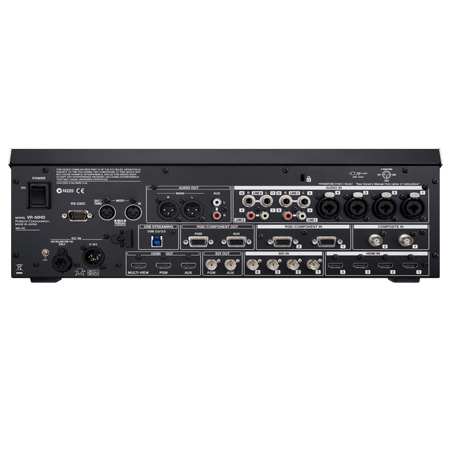

Izlazni konektori

3G/HD/SD-SDI: BNC x 2 (PGM OUT, AUX OUT

* podržava SMPTE 424M (SMPTE 425M-AB), 292M, 259M-C HDMI(DVI-D): Type A(19pin) x 3 (PGM OUT, AUX OUT, MULTI VIEW

* Podržava HDCP Analogni RGB/HD-Komponentni: Mini D-sub 15-pinski x 2 (PGM OUT, AUX OUT)

Nivo ulaza/izlaza i impedansa

Kompozitni 1.0 Vp-p, 75 ohma

Analogni RGB 0.7 Vp-p, 75 ohma (H, V : 5 VTTL)

Analogni HD: 1.0 Vp-p 75 ohma (Sync-Signal: Bi-Level/Tri-Level)

Podržani video formati

SDI

480/59.94i, 576/50i, 720/59.94p, 720/50p, 1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p

* Podržava SMPTE 274M, SMPTE 296M, ITU-R BT.601-5.

HDMI:(*2)

480/59.94i, 576/50i, 480/59.94p, 576/50p, 720/59.94p, 720/50p, 1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p 1024×768/60Hz(*1), 1280×720/60Hz(*1), 1280×800/60Hz(*1), 1280×1024/60Hz(*1), 1400×1050/60Hz, 1920x1080/60Hz

HDMI (MULTI-VIEW izlaz):(*2)

1080/59.94p

Komponentni

480/59.94i, 576/50i, 480/59.94p, 576/50p, 720/59.94p, 720/50p, 1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p

RGB:(*2)

1024×768/60Hz(*1), 1280×720/60Hz(*1), 1280×800/60Hz(*1), 1280×1024/60Hz(*1), 1400×1050/60Hz, 1920x1080/60Hz

Kompozitni

NTSC, PAL

* Napomena

*1 Izlazni refresh rate je 75 Hz kad je frame rate 50 Hz

*2 Podržava CEA-861-E ili VESA DMT Version 1.0 Revision 11.

* Frame rate videa mora odgovarati postavljenom za ceo uređaj.

* Izlazni format za HDMI i RGB/Component je uvek isti

Kad je izabran video format, na RGB/COMPONENT konektor izlazi komponentni signal.

Kad je izabran RGB format, na RGB/COMPONENT konektor izlazi RGB signal.

USB-VIDEO

480/29.97p, 576/25p, 480/59.94p, 576/50p, 720/29.97p, 720/25p, 720/59.94p, 720/50p, 1080/29.97p, 1080/25p, 1080/59.94p, 1080/50p

Statična slika

Windows(R) Bitmap File (.bmp)

Maximum 1920 x 1080 pixela, 24 bita po pixelu, nekompresovan

Efekti

Tranzicije: Mix, Cut, Wipe (9 vrsta)

Kompozicija PinP, Chroma Key, Luma Key

Ostalo: Output Fade, Output Freeze, User Logo

Audio

Obrada zvuka

Sampling Rate : 24-bit/48 kHz

Ulazni konektori :

AUDIO IN (1 do 4) džekovi (XLR/TRS combo)

* XLR tipa: 1 GND, 2 HOT, 3 COLD

* Phantom napajanje: DC 48 V (neopterećeni maksimum), 5 mA (maximum opterećenjen) (trenutna vrednost po kanalu).

AUDIO IN (5 do 8) džekovi (cinch)

AUDIO IN (9 do 12) džekovi (TRS)

Izlazni konektori

AUDIO OUT L,R džekovi (XLR-3-32 tipa)

* XLR tipa: 1 GND, 2 HOT, 3 COLD

AUDIO OUT L,R džekovi (cinch)

PHONES utičnica za slušalice (stereo)

PHONES utičnica (Stereo mini)

Nivo ulaza i impedansa

XLR/TRS: -68 do +4 dBu (Maximum: +22 dBu, 4 k ohma)

cinchevi: -10 dBu (Maximum: +8 dBu, 11 k ohma)

TRS: +4 dBu (Maximum: +22 dBu, 98 k ohma)

Izlazni nivo i impedansa

XLR: +22 dBu (Maximum: +22 dBu, 600 k ohma)

cinchevi: -10 dBu (Maximum: +8 dBu, 1 k ohma)

Slušalice 25 mW + 25 mW, 20 ohma

Audio Formati

SDI: Linear PCM, 24bit, 48kHz, 2ch

* SMPTE 299M, SMPTE 272M-C

HDMI : Linear PCM, 24bit, 48kHz, 2ch

USB-AUDIO: Linear PCM, 24bit, 48kHz, 2ch

Audio efekti

Efekti po kanalu Compressor, Noise Gate, 3-pojasni EQ, Delay

Master Efekti: Mastering, 3-pojasni EQ, Reverb

Ostalo:

Daljinska kontrola

Remote MIDI: 5 pinski DIN (IN, OUT/THRU)

RS-232C 1 x 9-pinski D-Sub

USB Interfejs

USB2.0 port(host): Hi-Speed USB: Tip A (za USB memoriju)

USB3.0 port(na uređaju): Tip B za USB-VIDEO (Super-Speed/Hi-Speed), USB-AUDIO (Full-Speed)

- nekompresovani video 4:2:2 (Y/Pb/Pr), 8-bit

- Bit-rate: max 2Gbit/s (1080/59.94p samo aktivni pixeli)

- UVC (USB Video Class) podržava nekompresovan video

Ekran

Grafički kolor LCD od 7 incha 800 x 480 piksela (osetljiv na dodir)

Napajanje

Ispravljač DC 24V, sekundarni ispravljač DC 9 V na 16 V (XLR-4-32 tip)

Potrošnja struje

2,5 A (DC 24V)

Radna temperatura

+0 do +40 Celsiusa

Dodaci

Ispravljač, napojni kabl, uputstvo za upotrebu

Dimenzije i težina

Širina

434 mm

Dubina

306 mm

Visina

149 mm

Težina

5.3 kg

Napomena:

0dBu=0,775.775Vrms

* Ovaj proizvod je digitalni uređaj klase A po FCC part 15.

U interesu poboljšanja proizvoda, specifikacije i / ili izgled proizvoda se mogu izmeniti bez najave.

* Ovaj uređaj se treba koristiti u sledećim elektromagnetskim uslovima: E1:rezidencijalni, E2:komercijalnim i lako industrijskim, E3:urbanim eksternim, E4:kontrolisanim uslovima emisije elektromagnetnog zračenja u studiju navedenim u EN55103-1 i EN55103-2 paragrafima.
