Audio-Technica System 10 je digitalni high-fidelity bežični sistem namenjen muzičarima i prezenterima. Poseduje 24-bitni sempling, jednostavno se konfiguriše i ima jasan, prirodni kvalitet zvuka.
Pošto koristi 2.4 GHz frekvenciju, na njega ne utiču frekvencije digitalne TV, pa je izuzetno jednostavan za korišćenje i brz izbor kanala. Moguće je koristiti do osam kanala bez problema sa koordinacijom frekvencija ili izborom grupa. Prijemnici i predajnici Systema 10 imaju jasan digitalni ID displej.
System 10 obezbeđuje čist signal pomoću tri nivoa osiguranja signala: frekvencija, vreme, i prostor
- Frequency Diversity šalje signal na dve dinamički izabrane frekvencije tako da ne dolazi do interferencije.
- Time Diversity šalje signal u različitim vremenskim razmacima kako bi se obezbedio protiv višekanalne interferencije.
- Space Diversity koristi dve antene na svakom odašiljaču i prijemniku kako bi se obezbedio integritet signala.

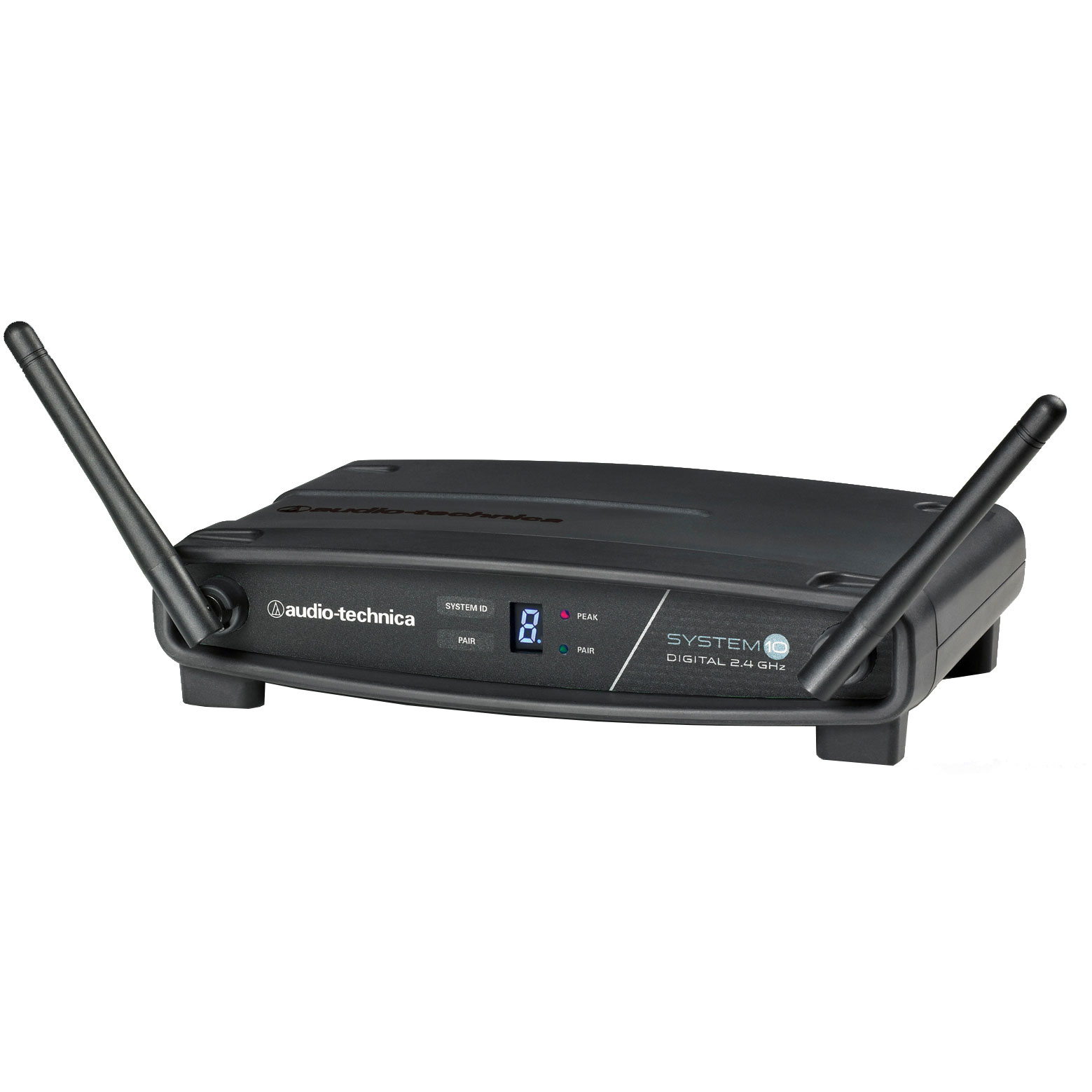

Na raspolaganju su više konfiguracija : sa handheld vokalnim mikrofonima/odašiljačima i UniPakR body-pack odašiljačima namenjenim za bubice, pilot i instrumentalne mikrofone, kao i električne gitare. U svakoj konfiguraciji se nalazi ATW-R1100 prijemnik sa ili body-pack odašiljačem ili handheld mikrofonom/odašiljačem. ATW-R1100 je digitalni risiver koji poseduje kontrolu jačine zvuka skupa sa AF Peak i Pair indikatorima.
- . Digitalna 24-bit/48 kHz bežična funkcija radi vrhunskog kvaliteta zvuka i pouzdanosti
- . 2.4 GHz opseg radi kompletne zaštite od TV interferencije
- . Tri nivoa zaštite od interferencije: frekvencija, vreme i prostor
- . Automatski izbor frekvencija radi brzog i lakog rada bez interferencije
- . Izuzetno jednostavan rad sa trenutnim izborom kanala, sinhronizacijom i podešavanjem
- . Vrhunski digitalni prijemnik obezbeđuje pouzdan rad
- . Balansirani XLR i nebalansirani 1/4" izlazni džekovi sa kontrolom nivoa
Da li znate..?
- da se System 10 može koristiti u celom svetu bez posebnih dozvola pošto koristi frekventni opseg od 2.4 GHz? Na osnovu toga mu neće smetati signali digitalne televizije, nije mu potrebna koordinacija frekvencija i dozvola za korišćenje iste.
- da zapravo ne treba upoređivati specifikacije na osnovu frekventnog opsega od 2.4 GHz? Zar frekventni opseg nije indikator koliko je sistem stabilan - možete se zapitati? Odgovor je - NE! Navedeni domet je uvek naveden u idealnom slučaju kad nema nikoga na istom frekventnom opsegu. To međutim ne kaže da li će se nakon deset metara pri okretanju desiti drop-out, kao ni da li sistem ima druge načine kako bi održavao dobru vezu. Ne treba samo porediti "radni domet" - treba probati u stvarnim uslovima.
- da System 10 koristi dve paralelne frekvencije za slanje signala? Na osnovu toga ako i dođe do problema, prijemnik uvek može automatski izabrati koji je od njih bolji. Smetnje mogu doći i od WLAN routera, bluetooth uređaja ili od drugih bežičnih mikrofona.
- da System 10 automatski menja frekvenciju? Ovo je izuzetno korisna funkcija. Dok se sistemi drugih proizvođača drže dve ili četiri frekvencije, System 10 konstantno monitoruje svoj frekvnentni opseg i po potrebi menja radnu frekvenciju. Tako su uvek na raspolaganju dve dobre frekvencije u sistemu i u zagušenom spektru, a korisnik nema potrebe da učini ništa po tom pitanju.
- da System 10 odašilje audio signal ne samo jednom, već dva puta i to na obe frekvencije? Ovo duplo slanje na svakoj frekvenciji (time-domain-multiplex) daje dodatnu sigurnost signalu, pa i ako se jedan paket podataka izgubi, na raspolaganju je drugi.
- da i ručni mikrofon i džepni predajnik imaju po dve antene? Dve antene? Na predajniku? Zar to nije problematično i može dovesti do interferencije? Da - ako se obe antene koriste istovremeno za isti signal. Međutim naši predajnici konstantno proveravaju koja od dve antene ima bolji signal za sledeću milisekundu pre slanja signala. Na ručnom mikrofonu to može biti antena na dnu, ali ako je prekrijete rukama, sistem će se automatski prebaciti na antenu u glavi mikrofona. Antena u glavi mikrofona? Odlična ideja, što se ne koristi uvek ta? Ako ste gledali repera kako drže mikrofone dok pevaju sve će biti jasno - oni ih veoma često drže baš za glavu. U takvom slučaju se sistem automatski koristi antenom na dnu mikrofona.
- da je System 10 full duplex? Full duplex znači da se podaci šalju ne samo sa odašiljača (mikrofona) ka prijemniku kao kod simplex sistema, nego i u suprotnom smeru. Ova funkcija se koristi kako bi prijemnik koji konstantno monitoruje frekvencije mogao da u trenutku promeni radnu frekvenciju i javio predajniku da uradi isto. Osim toga mikrofon može odrediti koja od dve antene je bolja za dalju transmisiju podataka. A zašto sve to? Sve ove funkcije čine System 10 izuzetno pouzdanim za slanje i prijem signala bez ikakve intervencije korisnika.
- da je ceo sistem veoma lagan? Ako ste muzičar koji mora da nosi svoju opremu sa sobom, ova činjenica će vam značiti puno. Veoma je korisno kada ni ne osetite težinu džepnog predajnika.
- da se prijemnici systema 10 mogu slagati jedan na drugi? Ovaj sistem je idealan za brzo postavljanje. Prijemnik je tako dizajniran da olakša organizovanu postavku jednostavnim slaganjem jednog na drugi bez potrebe za dodatnim alatom.
- da je broj na indikatoru kanala na System 10 samo informativnog karaktera? Kako to? Na ekranima predajnika i prijemnika je ispisan broj od 1 do 8. Ali kao što znate sistem stalno menja frekvnecije take dati brojevi ne predstavljaju frekvencije. Oni su tu samo da pomognu korisniku da organizuje koji prijemnik je uparen sa kojim predajnikom. Ako želite može se podesiti da se upare prijemnici i predajnici i da na svakom uvek piše broj 1. I svaki će raditi bez problema, jedino će postojati šansa da se korisnik zbuni koji je predajnik uparen sa kojim prijemnikom. Brojevi su zapravo za vas a ne za sistem.
- da 8 sistema nije zapravo maksimum? Iako piše da se može koristiti do 8 kanala? I to je tačno - preporučujemo do 8 kanala. Zapravo, na raspolaganju je 40 kanala, sa razgraničenjem od po 2MHz, a pošto svaki sistem koristi po 2 frekvencije, teoretski može se koristiti 20 sistema na jednom mestu. U stvarnosti postoje mnogi drugi faktori kao što je interferencija od WLAN mreža i problemi sa intermodulacijom koji smanjuju taj broj. Pa može li se koristiti više od 8? Da - može još par. Ali ne želimo da obećamo da će "pod idealnim uslovima" pa kažemo da se može koristiti maksimalno 8 sistema na jednom mestu.

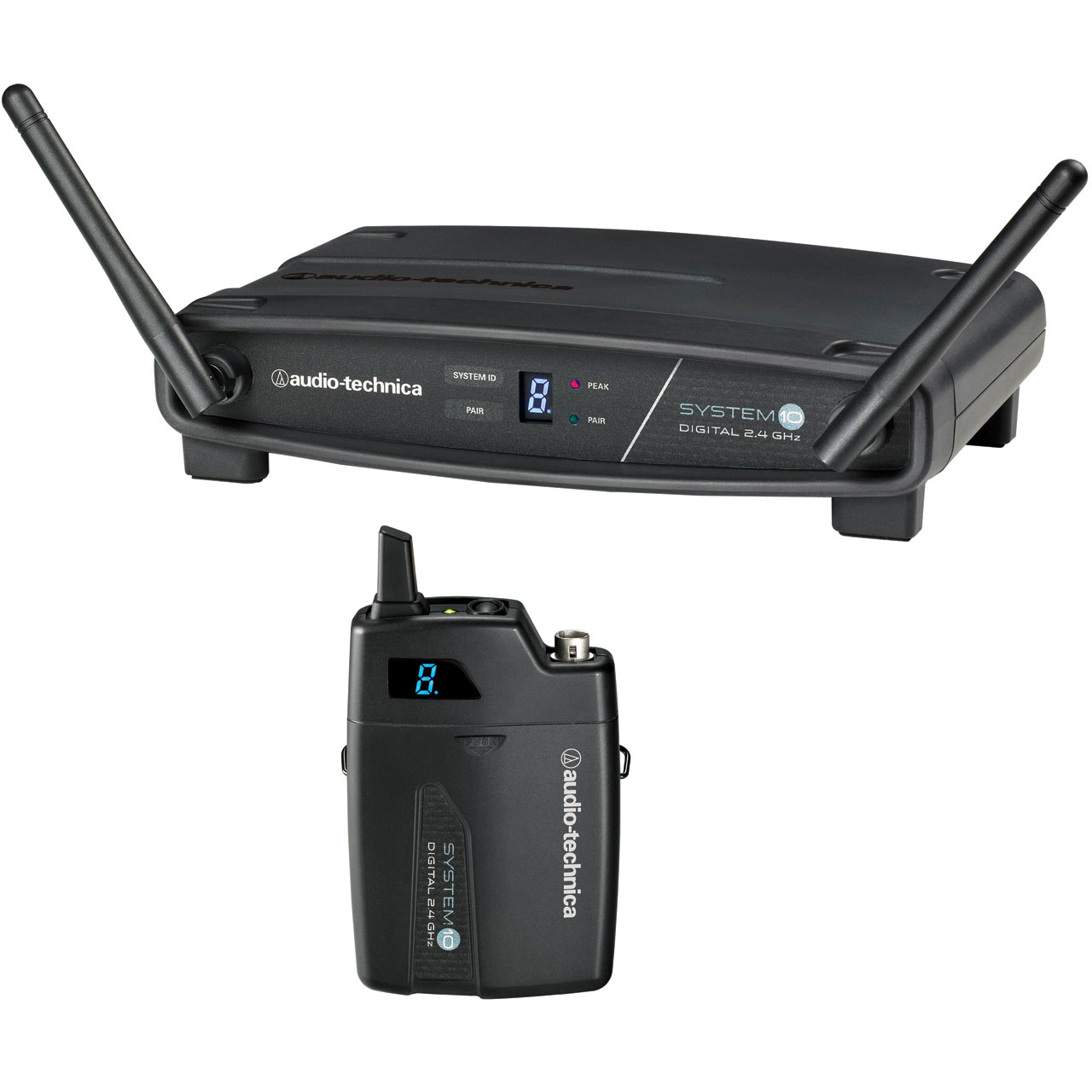

ATW-1101 - Kompletan sistem sa 2.4 GHz diversity prijemnikom i body-pack UniPakT predajnikom..
Specifikacije :
Ukupni sistem
- Operativne frekvencije 2.4 GHz(ISM Band)
- Dynamicki opseg 109 dB tipično
- Ukupna harmonijska distorzija <0.05% standardno
- Radni domet 30m standardno na otvorenom bez smetnji
- Radna temperatura 0° C do +40° C Trajanje baterija se može skratiti na veoma niskim temperaturama
- Frekventni opseg 20 Hz do 20 kHz zavisno od tipa mikrofona
Specifikacije prijemnika
- Prijemni sistem Diversity (frekvencija/vreme/prostor)
- Maximalni nivo izlaznog signala XLR, balansirani: 0 dBV 1/4" (6.3 mm), nebalansirani: +6 dBV
- Napajanje 100-240V AC (50/60 Hz) do 12V DC .5A (pozitivni kontakt u centru) eksterno napajanje
- Dimenzije 190.0 mm W x 46.2 mm H x 128.5 mm D
- Neto težina 290 grama
- Dodaci koji se dobijaju Napajanje

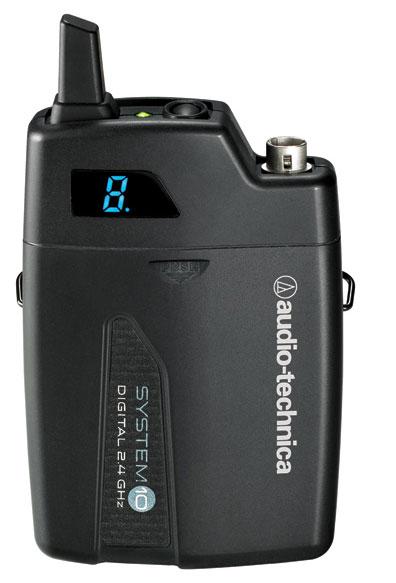

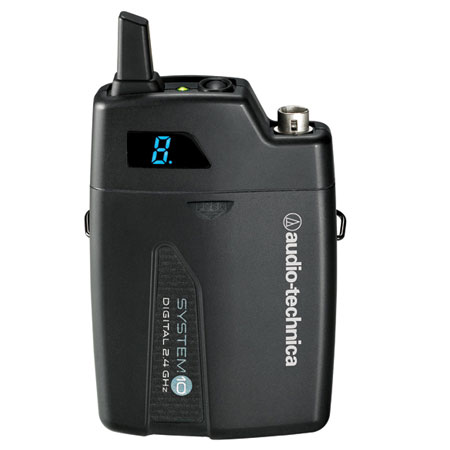

Body-Pack predajnik
- RF izlazna snaga na High: 10 mW
- Rasipanje frekvencije Podležu saveznim i međunarodnim propisima
- Ulazni konektori Četvoropinski konektor sa zaključavanjem
- Pin 1: GND, Pin 2: INST INPUT, Pin 3: MIC INPUT, Pin 4: DC BIAS +9V
- Baterije Dve 1.5V AA alkalne (ne dolaze u kompletu)
- Trajanje baterije >7 sati (alkaline) u zavisnosti od vrste baterija i načina korišćenja
- Dimenzije 70.2 mm W x 107.0 mm H x 24.9 mm D
- Neto težina 100 grama bez baterija
Prevedeno uputstvo
